お待たせしました ついに登場 !!
コンピュータ制御 旋盤システム

 キュー製作用 CNC旋盤 ML−1800

Cue making cnc lathe




 横幅:1800mm  重量:約38kg  移動メカはスライドレール&ボールねじで高精度



スピンドルはダブルチャック
主軸貫通 内径φ35mm

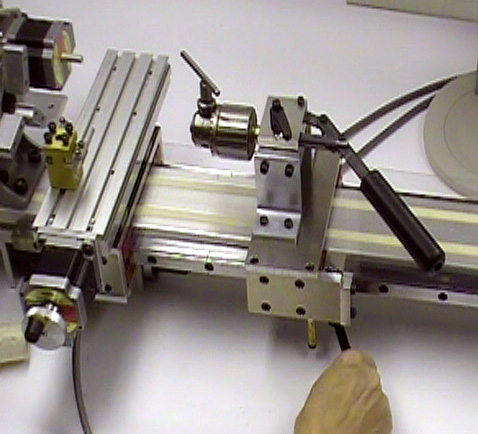

  テール(芯押し)はドリルチャックと
  レバーアクションで軽快に穴あけ























シャフトのテーパー加工もプログラムで自由自在

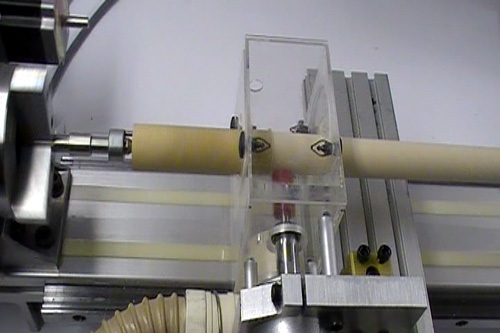

仕上げ加工用DCモーターの
ルーターユニット



ダストコレクターで集塵
ほとんどクズがでません

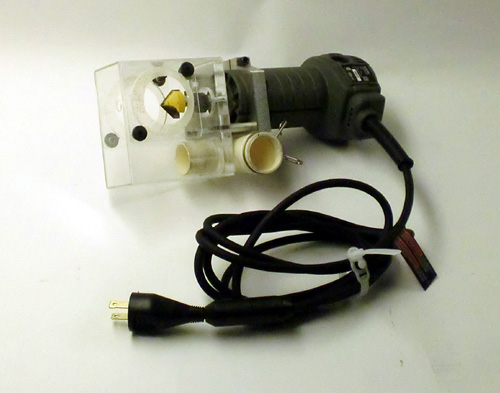

  ハイパワーのAC100Vモーターの
        ルーターユニット





















ハギ加工も正確、簡単

ミーリングユニットで各種フライス加工


インレイ加工 ベニアエッジ45度カット ハギ材成形カットなど

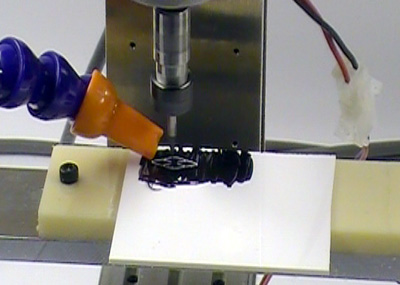

    インレイ オス部品製作

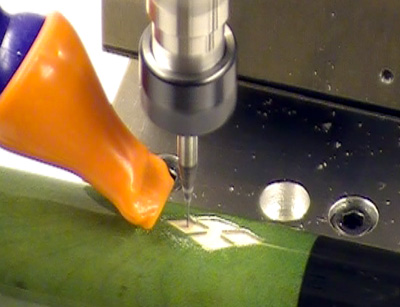

インレイ バット彫刻

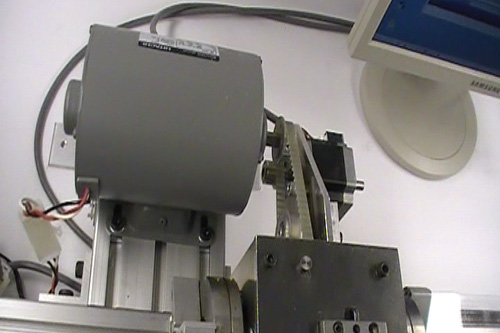

主軸は三相モーターとパルスモーター
をベルト架け替えで駆動

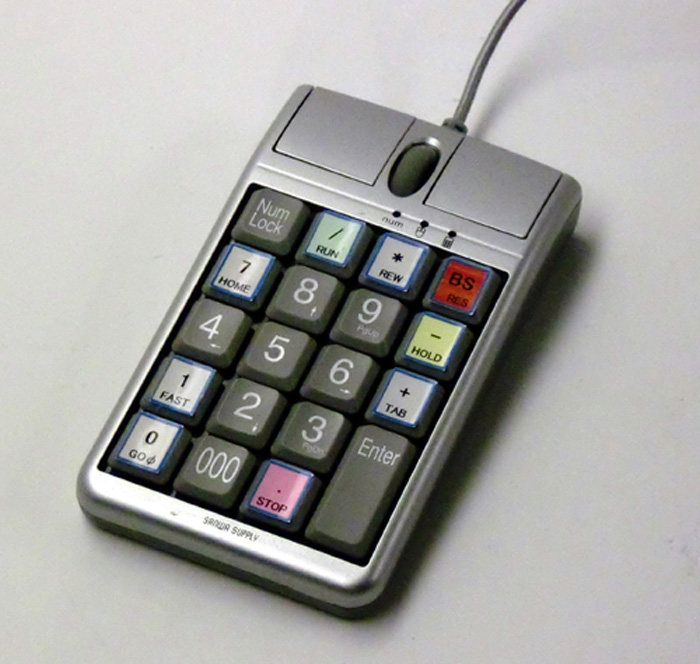

  操作はマウス機能付テンキー

   x軸 +-
   y軸 +-
   z軸 +-
   高速移動
   現位置ゼロセット
   GO ゼロ
   自動スタート
   一時停止
   ストップ
   プログラム先頭復帰
   数値入力
   マウス動作

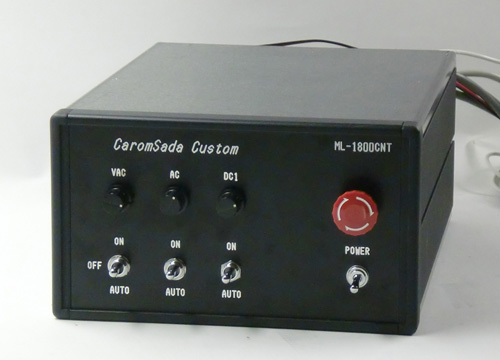

制御ボックスはルーター、掃除機の
スピードコントローラー付



ML-1800 仕様
電源電圧 AC100V
最大消費電力 800W以下
全長 1800mm
重量 約38kg
最大高 250mm
奥行き 420mm
主軸回転数 0〜1200rpm
主軸モーター 0.2kw 3相モーター
主軸モーター電源 インバーター制御
回転方向 CW/CCW
CNC制御モーター 2相パルスモーター
最大チャッキング径 φ35mm
最小チャッキング径 φ8mm
最大センター間 850mm
主軸 貫通内径 φ35mm
x軸 最大移動量 920mm
x軸 最大スピード 2000mm/min
y軸 最大移動量 90mm
y軸 最大スピード 800mm/min
y軸 手動ハンドル 0.04mm/1クリック


操作方法、プログラム作成の指導
についてもご要望に応じますので
お気軽にご相談ください。
旋盤本体及びNC制御部
品名  数  価格
CNC旋盤メカ本体 1 ¥680,000
ウインドウズパソコン+ソフト1式 1 ¥240,000
CNC制御ボックス&ケーブル類 1 ¥190,000
 本体合計価格    ¥1,110,000

















推奨付属機器セット 特別価格
品名  数  価格
CNC旋盤本体 1 ¥680,000
ウインドウズパソコン+ソフト1式 1 ¥240,000
CNC制御ボックス 1 ¥190,000
ミーリングユニット 1 ¥148,000
 ミーリング ワークベース 1 ¥48,000
ACルーターユニット 1 ¥88,000
DCルーターユニット 1 ¥78,000
合計価格   ¥1,472,000
セット割引   -¥172,000
 割引基本セット価格    ¥1,300,000


  他、小物オプションは旋盤オプションページを
  ご覧ください。

  そのほかご要望にはできるだけ応じますので
  ご相談ください。
